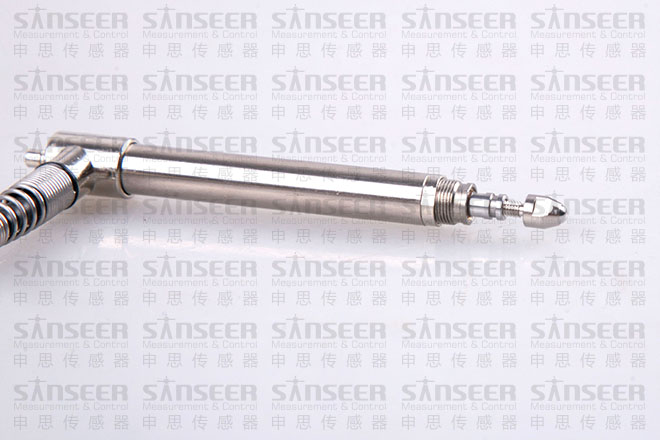

电感测头的原理是什么？

说到电感测头，可能很多人对它都不了解，简单的说，电感测头是三坐标测量机采点的主要工具，是测量工作精度保障的重要组成部分。那么电感测头的原理是什么呢?下面申思测控小编就来为大家介绍。

1、一种是测阻抗，电感的阻抗是Z=jwL其中w=2*PI*f

测阻抗的方法可能用测放大器放大倍数来间接测量

2、另一种是测频率，用LC振荡电路，已知C和输出频率，用某个公式就能求出电感L的值

电感测头原理当测头带动衔铁上下移动时，若上线圈的电感量增加，下线圈的电感量则减少;若上线圈的电感量减少，下线圈的电感量则增加。

交流阻抗相应地变化，电桥失去平衡从而输出了一个幅值与位移成正比，频率与振荡器频率相同，相位与位移方向相对应的调制信号。

此信号经放大，由相敏检波器鉴出极性，得到一个与衔铁位移相对应的直流电压信号，经A/D转换器输入到单片机，经过数据处理进行显示、传输、超差报警、统计分析等。

不同型号的表原理不同，有两种原理：

1、谐振原理：电感或电容组成谐振电路时，谐振频率由电感电容决定。

测量谐振频率，求得电感或电容值。

由于电感或电容的损耗电阻会影响测量结果，所以要间接测的谐振回路的损耗(或Q值)，修正对频率的影响后得到较精确的结果。

2、交流电桥原理：被测电感或电容作为电桥的一个桥臂，改变补偿桥臂的值，使电桥平衡。

从而测得电感电容值。

同样，要考虑电感电容的损耗对测量带来的误差，补偿桥臂也要再多加一个补偿电阻。

对于电感测头的原理就为大家分享到这里，当电感测头带动衔铁上下移动时，若上线圈电感量增加，下线圈电感量则减少;若上线圈电感量减少，下线圈电感量则增加。交流阻抗相应地变化，电桥失去平衡从而输出了一个幅值与位移成正比，频率与振荡器频率相同，相位与位移方向相对应的调制信号。此信号经放大，由相敏检波器鉴出极性，得到一个与衔铁位移相对应的直流电压信号，经A/D转换器输入到单片机，经过数据处理进行显示、传输、超差报警、统计分析等。
