申思测控：拉绳位移传感器各种输出原理及接线图

拉绳位移传感器/编码器是直线位移传感器在结构上的精巧集成，充分结合了角度位移传感器、直线位移传感器以及齿轮、齿条传动的各种优点，消除其缺点，成为一款结构紧凑、多用途、安装简便且安装空间尺寸小、无须补偿间隙、具有高精度测量、高重复测量和定位精度、长行程和长寿命等优良特性的传感器。

可以用于精确测量控制、定位控制。配合显示仪表，也可以作为测量仪器进行人工测量。该系列产品具有很大的选择空间，行程从100mm至50000mm不等， 具有模拟电流4~20毫安，模拟电压0 ~5伏或0~10伏和脉冲A、B、Z相数字输出，满足大行程、高精度各种信号需求。根据实际使用情况，所有模拟信号输出均可以通过切换开关改变信号的逻辑方向。

以下是我司拉绳位移传感器各种输出原理及接线图：

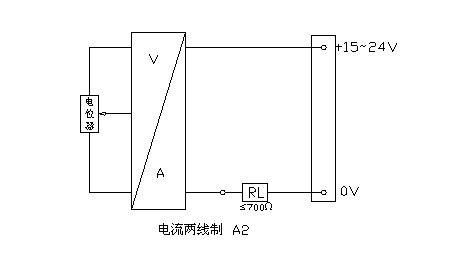

 拉绳位移传感器电流两线制原理接线图

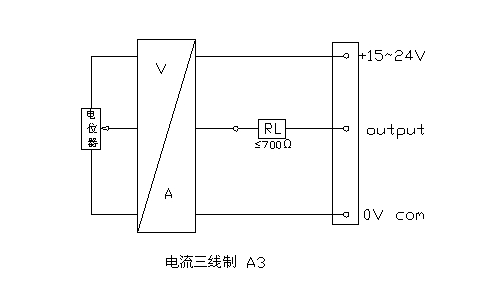

 拉绳位移传感器电流三线制原理接线图

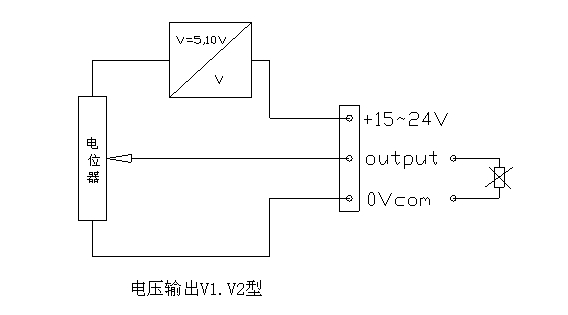

拉绳位移传感器电压输出原理接线图

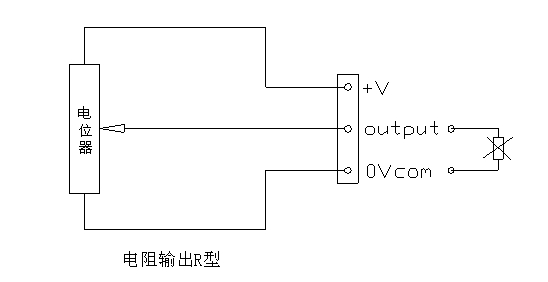

拉绳位移传感器绝对电压型(电阻型)原理接线图

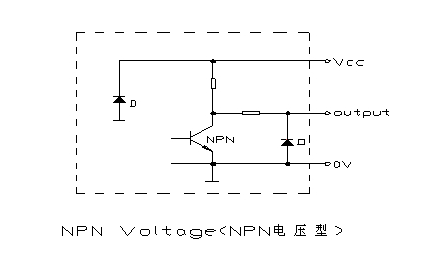

拉绳编码器NPN输出原理接线图

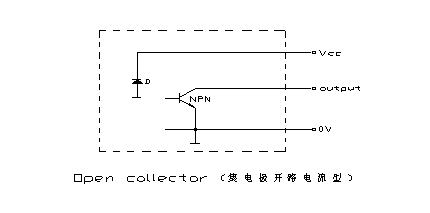

拉绳编码器集电极开路输出原理接线图

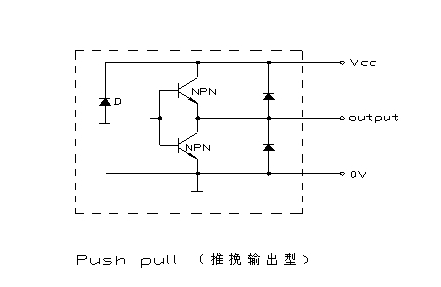

拉绳编码器推挽输出输出原理接线图

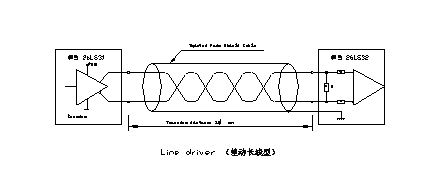

拉绳编码器差动长线型输出原理接线图
