申思测控：电阻式直线位移传感器结构示意图

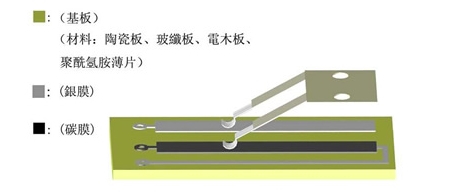

电阻式直线位移传感器(电阻尺)其主要结构为电刷跟电阻体(电阻片)所构成的如下图1所示，当中电阻体的形状可以依照客户的要求制作。

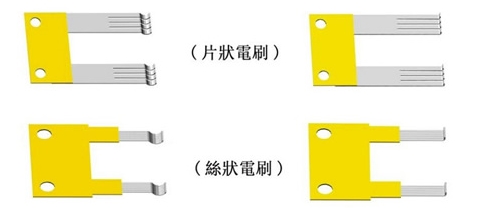

电刷也是一样可以依照使用的不同而有所不同，但是电刷依照形状有丝状跟片状电刷这两种，另外也有耙状触点跟圆弧触点这两种的接触方式,如下图2所示的左上为片状圆弧触点电刷，右上为片状耙形触点电刷。

两种电刷形式使用的场合需要于设计产品的时候决定，比如角度传感器或是电位计我们一般用的是丝状圆弧触点电刷较为居多，而需要用到长距离行程的位移传感器我们一般是片状耙形触点的电刷居多。

所以电刷跟电阻体两者的关系，决定使用何种电刷或是电阻体的形式。

1. 电阻式位移传感器的主要组成结构:

2.电阻式直线位移传感器电刷形式：
